Это устройство является логическим продолжением ИК-приемник для PC, так как помимо ИК-приемника содержит еще и ИК-передатчик и позволят использовать компьютер не только для приема ИК-сигнала но и для передачи, что позволяет использовать компьютер в качестве универсального пульта ДУ или для организации полноценной связи на ИК лучах с любым бытовым устройством в вашей квартире имеющим ИК канал управления. Подробно об управлении компьютером можно прочитать в статье "Управление компьютером по ИК-каналу"

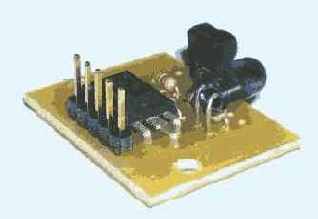

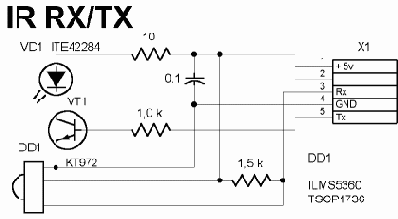

Рис.1 Принципиальная схема и внешний вид ИК-приемо-передатчика

В качестве ИК-приемника можно использовать практически любой интегральный ИК-приемник, а в качестве светодиода - любой инфракрасный светодиод, например от неисправного пульта ДУ.

Конструктивно приемо-передатчик выполнен на плате из одностороннего стклотекстолита и подключается к свободному COM-порту согласно схеме показанной на рис.2.

Рис.2 Схема подключения.

После подключения "железа", необходимо распаковать архив с программой "IR Studio". Программа не требует инсталляции, запускаемый файл - ir_studio.exe, в архиве files.zip находятся файлы описания всех поддерживаемых пультов. (всего 47)

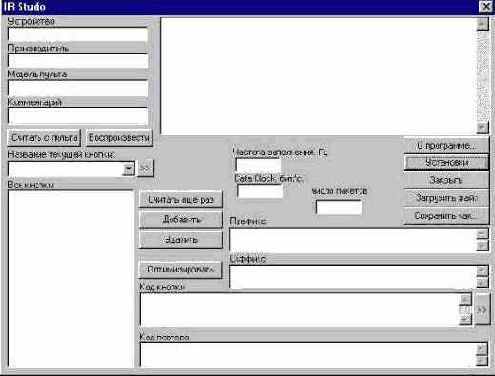

Запустив файл ir_studio.exe на экране должно появится окно программы:

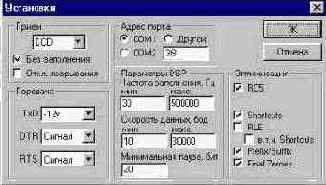

Теперь необходимо ее правильно настроить, для этого нажимаем на кнопку "Установки" и после появления окна "Установки", устанавливаем параметры так как показано на следующем рисунке, не забыв указать адрес вашего COM-порта (рис.2)

Далее, если ваш пульт уже есть в архиве files.zip, вы можете его загрузить (кнопка "Загрузить файл") или "обучить" программу самостоятельно. Для этого нажимается кнопка "считать с пульта" в менюшке на экране, в консоли загорается "sampling..." и начинается считывание, тут же надо нажать кнопку на пульте. Примерно через 2 секунды вы дается отчет о том, насколько оно было успешным. Только после этого кнопку на пульте можно отпускать.
Для воспроизведения команды, необходимо выбрать из списка соответствующую кнопку и нажать "Воспроизвести".

Файлы:

Принципиальная схема в формате sPlan 5.0

Принципиальная схема в формате .sch

Топология печатной платы в формате .pcb

Разместить плату можно внутри системного блока, например использую заглушку свободного 3,5" отсека, просверлив в ней необходимые отверстия. Либо использовать в качестве внешнего корпуса для ИК-приемо-передатчика обычную телефонную разетку, удалив из нее разъемы, как показано на рис.3, которую затем можно приклеить двухсторонним скотчем к корпусу компьютера или монитора.

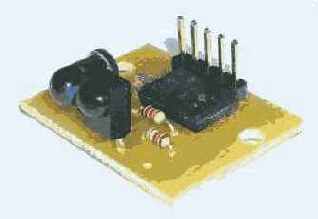

Рис.3 Вид в корпусе от телефонной розетки.
